Monter son unité centrale HTPC

Home Theater Personal Computer

[ Dernière mise à jour 12 décembre 2017 ]

Silverstone Milo ML03 - Noir  Nous abandonnons l'ancienne configuration HTPC volumineuse tout en gardant un volume spacieux pour nous orienter vers un design épuré qui s'intégrera parfaitement dans un salon. Nous vous en proposons qu'un seul avec une hauteur de 105 mm au format d'un élément hifi de salon. Nous attirons votre attention que l'assemblage de ce PC demande un peu de dextérité et de patience.
  Avec la démocratisation de la 4K ou UHD, il faudra intégré une carte graphique dotée d'un port HDMI 2.0b comme la Zotac GeForce GT 1030 - 2 Go, une carte mère avec wifi rapide pour le streaming des chaines UHD comme Netflix. Il faut que le HTPC fasse aussi bien qu'un bon lecteur multimédia et qu'il permette de disposer d'un vrai PC pour d'autres tâches. En fin d'article nous vous présenterons le meilleurs lecteur multimédia capable de rivaliser avec notre montage, le Zappiti Duo 4K HDR + un ou deux Toshiba E300 - 3 To.
  Nul besoin d'un processeur trés puissant, un Intel Celeron G3950 Kaby Lake fera trés bien le travail et son contrôleur Intel HD Graphics 610 intégré serait suffisant pour du 1080p. Ce choix permet de construire un HTPC avec wifi pour moins de 800 € avec la possibilité de l'équiper d'un clavier Logitech K400 Plus pour le piloter.



Le nouveau mini Home Theater Personal Computer : 780 € avec lecteur Blu-Ray et WiFi

Corsair CX450M - 450W   Pour un HTPC pas besoin d'une configuration hyper musclée mais il faut de la qualité et du silence. Nous articulerons cette unité centrale HTPC autour d'un des plus jolis boîtiers, le Silverstone Milo ML03 - Noir mesurant 440 x 340 x 105 mm que nous équiperons d'un système de ventilation active avec deux Arctic Cooling Arctic F8 PWM Rev.2. Le stockage est aussi bien pensé avec deux baies format 3.5" plus une format 2.5" dédiée et une de 5,25" pour le lecteur de Blu-ray. En façade nous disposerons de deux ports audio et de deux ports USB 3.0 sont pour profiter de taux de transfert ultra rapides ! Enfin, ce boitier présente l'énorme avantage de pouvoir être équipé d'une alimentation classique au format ATX mais il faudra veiller à ce que ses dimensions ne dépassent pas 150 x 140 x 86 mm.
  Les moins courageux s'orienteront vers le boitier Silverstone Grandia GD05B - USB 3.0 Edition de dimensions plus généreuses (440 x 325 x 150 mm) mais moins esthétiques. Ce boitier est plus cher, plus pratique et dispose d'origine de trois ventilateurs.

   Nous équiperons ces boitiers d'une alimentation haut de gamme, hyper silencieuse et modulaire, la Corsair CX450M - 450W, afin de réduire les nuisances thermiques et sonores. Ne changez pas cette alimentation sous peine de risque d'incompatibilité car sa profondeur doit être de 140 mm maxi !

   Nous choisissons la meilleure carte mère mini-ITX avec un contrôleur principal Z270, la Gigabyte GA-Z270N-WIFI qui intègre deux ports HDMI qui vous permettra de la relier à n'importe quel téléviseur (1080p) récent, un port DVI et un chispet sonore de grande qualité ALC1220 compatible 7.1 avec une sortie audio optique à brancher par exemple sur un ampli. Cette carte possède deux port USB 3.1, 6 SATA rev 3.0 et un port M.2 (SATA & PCIE) qui permettront l'échange de fichier ultra-rapide. De plus cette carte permet un overclocking facile aussi bien du CPU quad core que de l'APU. Comme son nom l'indique, elle embarque un module PCIe WiFi 802.11 a/b/g/n/ac. Nous ajouterons un doubleur Phanteks Câble en Y pour 2 ventilateurs (4 broches) utile pour relier les ventilateur à la carte mère.
  Nous l'associons à un processeur KabyLake à deux coeurs cadencés à 3,00 GHz basse consommation avec une mémoire cache L2 de 2 Mo , ce die emporte un processeur Intel HD Graphics 610 intégré qui vous fera bénéficier de performances vidéo jusqu'en 1080p: le Celeron G3950. Nous associons 4 Gigas de mémoire rapide comme la Corsair ValueSelect DDR4 4 Go 2133 MHz CAS 15 parfaitement adaptée à la carte mère.
  La solution graphique pour un téléviseur UHD ou 4K sera une carte low profile Zotac GeForce GT 1030 - 2 Go base consommation équipé d'un port HDMI 2.0b pour des débit suffisant à 60 IPS.

Intel Celeron G3950
Gigabyte GA-Z270N-WIFI
Corsair ValueSelect DDR4 4 Go 2133 MHz CAS 15

  Pour le stockage:
  - Nous avons choisi le rapide et silencieux Toshiba E300 - 3 To pour le stockage vidéo. Grâce à sa technologie de fonctionnement silencieux intégrée, l'E300 fonctionne sans bruit. La faible vitesse de rotation réduit également le dégagement de chaleur pendant le fonctionnement. En outre, avec une basse température, l'E300 est conçu pour offrir une durée de vie prolongée.
  - Un SDD M2.0 Western Digital (WD) Green 120 Go M.2 2280 pour l’installation du système et des programmes donnera une grande réactivité au démarrage et au système.
  - Un graveur de CD-DVD / lecteur Blu Ray Asus BC-12D2HT Noir - OEM pour la gravure DVDrom et la lecture blu-ray.

Toshiba E300 - 3 To
Western Digital (WD) Green 120 Go M.2 2280
Asus BC-12D2HT Noir - OEM

  Les accessoires:

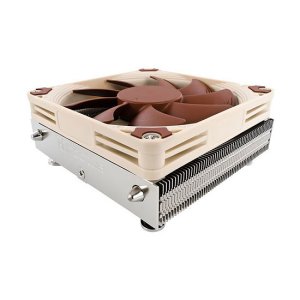

  - Un ventirad silencieux de faible hauteur mais efficace le Noctua NH-L9i. Ne pas changer !
  - Et pour ventiler le boitier deux Arctic Cooling Arctic F8 PWM Rev.2.

Arctic Cooling Arctic F8 PWM Rev.2
Noctua NH-L9i
Zotac GeForce GT 1030 - 2 Go

  - Un Doubleur pour ventilateur (3 broches) - 7 cm.
  - En option un clavier Logitech K400 Plus - Noir 38,90 €.

Corsair CX450M - 450W
Phanteks Câble en Y pour 2 ventilateurs (4 broches)
Logitech K400 Plus - Noir

  Nous avons trouvé tous les composants disponibles aux meilleurs prix chez materiel.net pour moins de 780 €:

www.materiel.net

  Produits Quantité Prix TTC
  Silverstone Milo ML03 - Noir 1 82,90 €
  Corsair CX450M - 450W 1 62,90 €
  Gigabyte GA-Z270N-WIFI 1 139,99 €
  Celeron G3950 1 59,90 €
  Corsair ValueSelect DDR4 4 Go 2133 MHz CAS 15 1 65,90 €
  Western Digital (WD) Green 120 Go M.2 2280 1 62,90 €
  Toshiba E300 - 3 To 1 94,90 €
  Zotac GeForce GT 1030 - 2 Go 1 75,90 €
  Noctua NH-L9i 1 44,99 €
  Asus BC-12D2HT Noir - OEM 1 69,90 €
  Phanteks Câble en Y pour 2 ventilateurs (4 broches) 1 8,99 €
  Arctic Cooling Arctic F8 PWM Rev.2 2 9,98 €
TOTAL TTC 779,15 €

  Option assemblage => Materiel.net Montage 49,90 €.

  En cas de problème d'intégration dans un autre boitier n'hésitez pas à poser vos question sur le forum => Support pour les configurations proposées sur le site.

  Pensez à faire vos commandes en passant par les liens du site ou de nos sponsors pour bénéficier du support gratuit de montage sur le forum.

  Ne changez pas les composants majeurs carte mère, processeur et mémoire) sous peine de risque d'incompatibilité !

Voir aussi le Mini HTPC gamer =>

materiel.net

  Option: Microsoft Windows 10 Home 64 bits (oem) pour 129,90 €.
Le moins cher => Windows Home 10 OEM édition 64 Bit 75 € !

  Pensez à faire vos commandes en passant par les liens du site ou de nos sponsors pour bénéficier du support gratuit de montage sur le forum.

  Le lecteur multimédia Zappiti Duo 4K HDR + un ou deux Toshiba E300 - 3 To: 399 € + prix d'un ou deux disques durs.

Zappiti Duo 4K HDR Zappiti Duo 4K HDR

  Le Zappiti Duo 4K HDR est une réussite, c'est la nouvelle référence des lecteurs multimédias 4K HDR. Une prise en charge multimédia et réseau complète, une interface Zappiti MCE qui allie esthétique et ergonomie, un large de choix de connectique et connectivités, mais aussi et surtout une qualité d'image Full HD 1080p, 3D et 4K de premier ordre sont autant de raisons pour faire du Zappiti Duo 4K HDR un succès.
  Il dispose d'une trés bonne interface internet Android mais reste figé au niveau du player et de sagestion des fichiers. Il faut obligatoirement utiliser Zappiti Media Center agréable mais bien moins performant qu'un Kodi par exemple. Compatible avec les applications Android il est parfait pour accéder aux services de streaming, VOD/SVOD, lecture musicale, réseaux sociaux, actualités, météo, bandes annonces de films, jeux, radios Internet... mais il ne remplace pas un PC donc il a besoin pour le chargement des fichiers et les rips par exemple.
  En bref c'est le meilleur lecteur de fichier de salon mais ne dispose pas de lecteur de "galettes" et ne sait pas créer de fichier. Moins universel qu'un HTPC il est cependant plus pratique à utiliser grâce à sa télécommande.
